SOLID SHINE激光荧光轮和单芯片DLPTM成像技术长时间提供高画质影像

呈现丰富的颜色,亮度高达10,400流明(中心亮度)

全新的DLPTM技术可实现高分辨率的图像细节，双激光模块可实现高达10,400流明(中心亮度)的亮度，Quartet Color Harmonizer(四段色轮)降低光源功耗损失以及稳定的耐热荧光轮，这些确保松下PT-FRW93C/FRW93CL的SOLID SHINE激光投影机实现光彩夺目且可靠的图像。

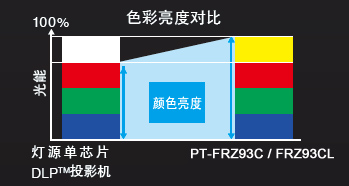

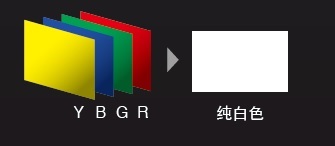

出众的白平衡和色彩还原

相比其它投影机，Quartet Color Harmonizer(四段色轮)可实现更宽的色域，能够在屏幕上真实再现白色。一些传统的投影机不能实现理想的白平衡，图像色调偏绿。使用松下PT-FRW93C/FRW93CL的SOLID SHINE激光投影机就不会出现这种情况。

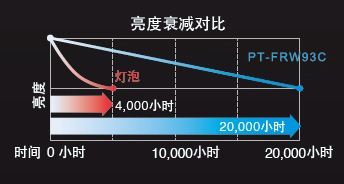

SOLID SHINE激光模块持久保持高画质

采用持久的双模组激光模块，无灯泡需要更换，图像色彩和亮度呈逐步线性衰减。减少了维护带来的麻烦，可持久保持高画质。

动态光源控制实现高对比度

PT-FRW93C/FRW93CL投影机直接控制激光光源的输出,实现高对比度并降低功耗。逐帧场链接调制与完全数字控制使其能够以更高的精度来调整光源输出，即使在明暗场景频繁切换时, 也能够实现10,000:1的高对比度。

图像细节清晰处理器3呈现细节更为清晰的图像

Panasonic特有的图像校正电路通过提取分布在图像中的超高、 高、中、低频部分的数据,优化图像清晰度。呈现更自然、逼真的图像。

强光色彩补正功能3即使在明亮的环境下也能实现鲜明生动的图像

Panasonic强光色彩补正功能3可以防止图像在光线充足的环境下发白；在多台投影应用中，通过调节清晰度、伽玛曲线和色彩，可以调高光线感知度。即使在复杂的环境中，也能呈现精致的视觉效果。

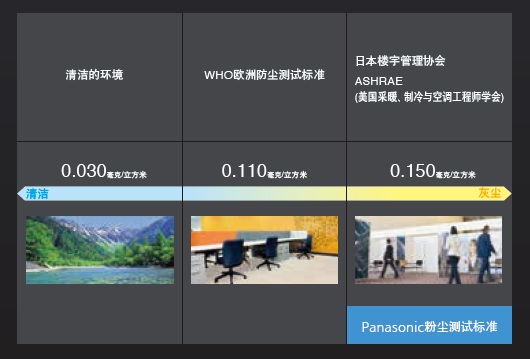

密封性防尘光学模块

PT-FRW93C/FRW93CL投影机的光学模块采用密封设计，可持续保持高画质运行长达20,000小时,无需维护。该光学模块设计通过了在含尘浓度为0.15毫克/立方米的恶劣环境下的防尘测试(基于美国采暖、制冷与空调工程师学会[ASHRAE以及日本楼宇管理协会[JBMA]所进行的试验）。此结构可有效抑制灰尘对亮度的影响。

光源故障保护，实现24小时/7天稳定运行

双驱动激光光学引擎将激光分为两个独立的模组。当一个激光单元发生故障时，安全冗余电路可以使亮度和色彩均匀性的降幅保持在较小范围内，因此PT-FRW93C/FRW93CL投影机适用于重要场合下的应用。另外，在20,000小时免维护周期后，与灯泡光源投影机的指数衰减不同，激光光源投影机亮度呈逐步线性衰减。

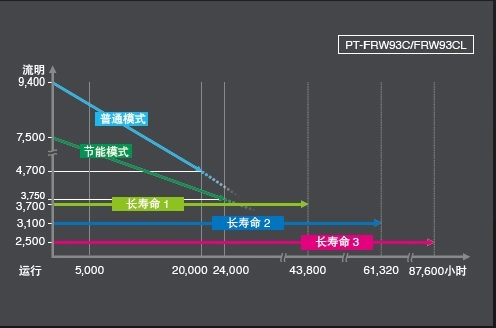

约20,000小时*2的连续运行

在普通模式下，PT-FRW93C/FRW93CL投影机可连续运行20,000小时*5。在节能模式下，运行时间将延长至约24,000小时*2。这些模式适用于教育及数字标牌行业应用。
恒定模式下免维护运行长达10年*3在监控室、虚拟仿真应用中，往往不需要将亮度设定为最大值。为此设定了恒定模式，例如在长寿命3模式下，光源更换周期可延长至87,600小时*3，即24小时/7天连续运行约10年，同时保持恒定的亮度和画质。

用户操作模式

除了预设操作模式之外，PT-FRW93C/FRW93CL投影机可根据具体应用需求自定义操作模式以满足亮度需求或使用寿命需求。

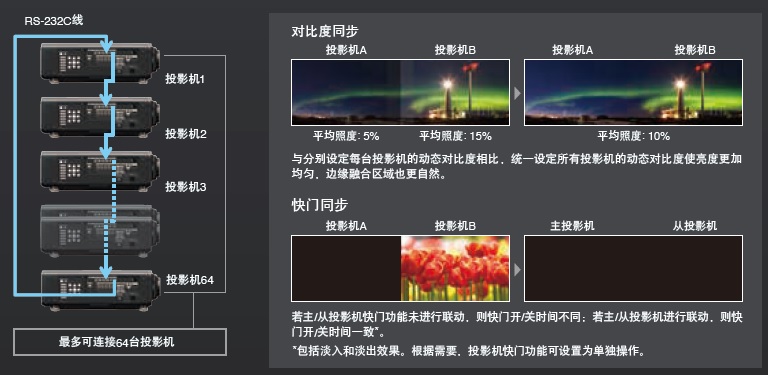

特有的对比度同步和快门同步功能

PT-FRW93C/FRW93CL投影机搭载了领先的对比度同步和快门同步功能（专利申请中），用于多台投影系统和实物投影应用中。对比度同步功能允许通过局域网对多台投影系统同时进行数字调节，以确保图像质量。快门同步功能符合主/从同步原理，可以对连入局域网的所有投影机同时操作包括淡入/淡出在内的快门开/关定时功能。

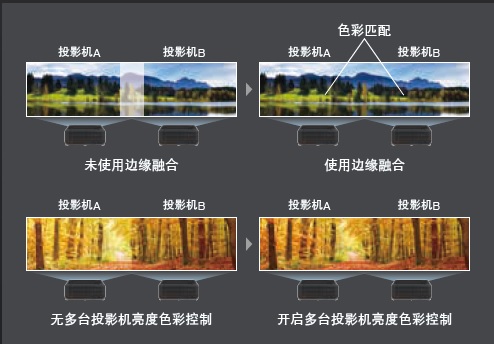

边缘融合

相邻的画面边缘能够被重叠显示，同时重叠部分的亮度也能够被控制。

色彩匹配

当多台投影机同时投影时，色彩匹配功能能够修正各台投影机投射出来的细微色彩差异。

多台投影机亮度色彩控制技术

每台投影机运行一段时间后都会发生不同程度的亮度和色彩变化，多台投影机亮度色彩控制功能可校正多通道拼接系统的亮度和色彩一致性。通过交换机可最多连接8台投影机。另外，通过使用“多台投影机监控软件”可使最大控制数量达到2,048台。

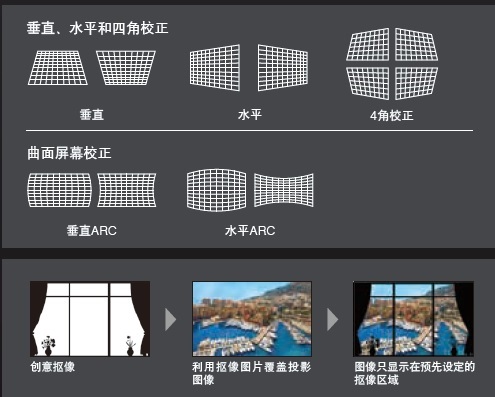

几何校正功能

此功能可以对投射在球状、圆柱状或其它特殊曲面形状屏幕的图像进行几何校正。只需使用遥控器就可以轻松的进行调试，无需外接其它任何设备。结合多画面拼接系统，可在多种演出和活动应用中实现富有创造性的投影。

镜头通用，降低库存成本

PT-FRW93C/FRW93CL投影机可与松下单芯片DLPTM投影机共用可选镜头,包括ET-DLE030C超短焦镜头和ET-DLE085C变焦镜头,对于演出租赁等公司，无需额外配备大量镜头，有效降低了总持有成本。轻轻一触即可完成安装和拆卸镜头。

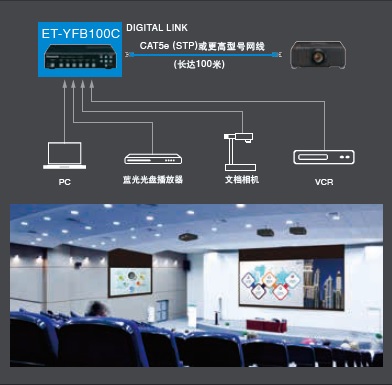

DIGITAL LINK单线控制和视频连接

基于HDBaseTTM协议，DIGITAL LINK可通过一根CAT5e(STP)或更高型号网线,传输非压缩全高清视频和控制信号长达100米。使用选配件高清数字传输盒，可使大型场馆内投影机的安装更为简便，同时降低使用成本，提高可靠性。

360°全方位自由安装

PT-FRW93C/FRW93CL投影机可在垂直/水平的任意角度进行安装，同时投影机单元可以360°全方位自由旋转。

支持Art-Net舞台灯光协议、Crestron ConnectedTM和PJLinkTM

PT-FRW93C/FRW93CL投影机支持Art-Net舞台灯光协议。投影机可直接连入调光控制台，从而被控制台控制。配备的局域网/DIGITAL LINK端口还支持Crestron ConnectedTM和PJLinkTM(Class 1)，可使PT-FRW93C/FRW93CL投影机无缝集成到含有其他品牌的影音系统中。

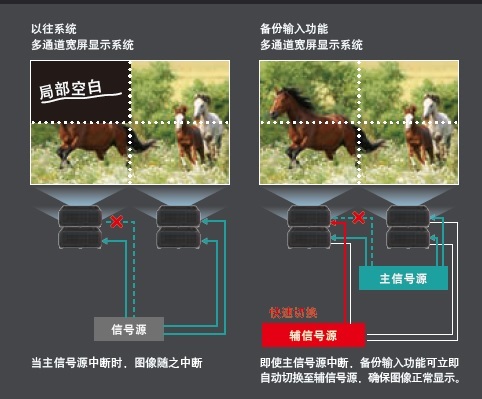

备份输入设置优化性能

当主信号源出现故障时*4，备份输入设置确保投影机可立即自动切换至辅信号源，该功能确保了投影机的高可靠性，适用于核心部门的监控室、实物投影、舞台演出及其他不能中断图像显示的场所。

快速启动,快速关机

激光光源无需预热时间，PT-FRW93C/FRW93CL投影机几乎可以达到开机即刻成像(大约一秒钟*9)。关机后也无须进行冷却。用户可根据需求连续多次开/关投影机。

多台投影机监控软件

Panasonic多台投影机监控软件支持用户通过局域网使用一台电脑最多可同时控制2,048台投影机。监视功能，可分组记录各个投影机的状态，分别显示更详细的信息。控制功能包括电源开/关、输入信号切换、日程设置和指令输入。

网页控制功能

PT-FRW93C/FRW93CL可以通过局域网对投影机进行远程控制，这些都能够通过网页浏览器来完成。当出现错误时，投影机会发送E-mail来提示管理员。

• DICOM模拟模式*6能够再现高度清晰的X-线图像
• Rec. 709模式实现HDTV投影，提高波形监视器功能提供简便、精确的校正镜头居中设计和水平/垂直镜头位移功能
• 机械快门/带有淡入淡出效果淡入淡出时间: 0.5s-4s(以0.5s为增量)5/7/10s
• 适用于PJLinkTM
• 画中画功能*7
• 图像旋转功能
• 菜单可在竖屏模式下旋转
• 日程管理功能
• 30m范围内远程无线遥控
• 防盗功能包括用户密码和安全锁
• 个性化开机LOGO
• ID分配支持64单元
• 内置测试模式
• 屏幕菜单有10种语言选择(英语、德语、法语、西班牙语、意大利语、葡萄牙语、俄语、日语、中文和韩语)
• 符合RoHS标准

型号		PT-FRW93C/FRW93CL
电源规格		100-240V交流电, 50/60Hz
功耗		普通模式: 1,050W, 节能模式: 770W, 长寿命 1: 480W, 长寿命 2: 440W, 长寿命 3: 390W, 快门 (关闭): 85W (运行温度25°C, 海拔高度700米, IEC62087: 2008 Broadcast Content, 图像模式: 标准模式, 动态对比度模式: 2), 启用快速启动功能时85W, 节能待机模式下为0.2W, 普通待机模式下为3W
DLPTM芯片	控制面板尺寸	16.5mm (0.65英寸) 对角线(16:10宽高比)
	显示方式	DLP™ 芯片 × 1, DLP™投影系统
	显示器像素	1,024,000 (1,280 × 800)像素
镜头	FRW93C	电动变焦 (投射比 1.8–2.5:1), 电动聚焦 F 1.7–1.9, f 25.6 – 35.7mm
	FRW93CL	可选的电动变焦/聚焦镜头
光源		激光等级: 1类, 光源寿命*1: 20,000小时(普通模式) / 24,000小时(节能模式), 此时亮度约为初始状态的1/2

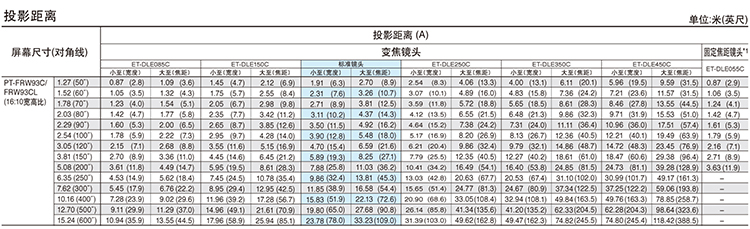

屏幕尺寸(对角线)		1.27–15.24m (50 – 600英寸), 16:10宽高比 选用ET-DLE055C时, 1.27– 5.08m (50 – 200英寸) 选用ET-DLE030C时, 2.54 – 8.89m (100– 350英寸)
亮度		10,000流明(中心亮度)*1/9,400流明*2
均匀性*2		90%
对比度*2		10,000:1 (全开/全关, 动态对比度模式:3)
分辨率		1,280 × 800像素
扫描频率	SD-SDI	—
	HD-SDI	—
	3G-SDI	—
	HDMI/DVI-D/DIGITAL LINK	480i (525i)*3, 576i (625i)*3, 480p (525p), 576p (625p), 720 (750)/60p, 720 (750)/50p, 1080 (1125)/60i, 1080 (1125)/50i, 1080 (1125)/25p, 1080 (1125)/24p, 1080 (1125)/24sF, 1080 (1125)/30p, 1080 (1125)/60p, 1080 (1125)/50p, VGA (640 x 480)–WUXGA*4 (1,920 x 1,200) (只与逐行信号兼容), 点时钟: 25–162 MHz
	RGB	fH: 15–100 kHz, fV: 24–120 Hz, 点时钟: 20–162 MHz
	YPBPR (YCBCR)	fH: 15.73 kHz, fV: 59.9 Hz [480i (525i)], fH: 15.63 kHz, fV: 50 Hz [576i (625i)], fH: 45.00 kHz, fV: 60 Hz [720 (750)/60p], fH: 33.75 kHz, fV: 60 Hz [1080 (1125)/60i], fH: 28.13 kHz, fV: 50 Hz [1080 (1125)/50i], fH: 27.00 kHz, fV: 24 Hz [1080 (1125)/24p], fH: 33.75 kHz, fV: 30 Hz [1080 (1125)/30p], fH: 56.25 kHz, fV: 50 Hz [1080 (1125)/50p], fH: 31.50 kHz, fV: 59.9 Hz [480p (525p)], fH: 31.25 kHz, fV: 50 Hz [576p (625p)], fH: 37.50 kHz, fV: 50 Hz [720 (750)/50p], fH: 33.75 kHz, fV: 60 Hz [1080 (1125)/60i], fH: 28.13 kHz, fV: 25 Hz [1080 (1125)/25p], fH: 27.00 kHz, fV: 48 Hz [1080 (1125)/24sF], fH: 67.50 kHz, fV: 60 Hz [1080 (1125)/60p]
	视频/YC	15.73 kHz, fV: 59.9 Hz (NTSC/NTSC4.43/PAL-M/PAL60), fH: 15.63 kHz, fV: 50 Hz (PAL/PAL-N/SECAM)
光轴移动*5	垂直(光轴位于屏幕中心)	+50%, -16% (电动); +60%, -16% (电动); +50%, -13% (选用ET-DLE085C时+45%, -13% ) (电动)
	水平(光轴位于屏幕中心)	+30%, -10% (选用ET-DLE085C时+28%, -10%)(电动)
梯形校正范围		垂直: ±40° (选用ET-DLE085C/DLE055C时±22°, 选用ET-DLE085C/DLE055C/DLE030C时+5°), 垂直: ±40° (选用ET-DLE085C/DLE055C时±22°, 选用ET-DLE030C时+5°)
		水平: ±15° (选用ET-DLE085C/DLE055C/DLE030C时不可用)
选用升级组件ET-UK20C 后的梯形校正范围		_
安装方式		吊装/平放, 正投/背投, 360°全方位自由安装

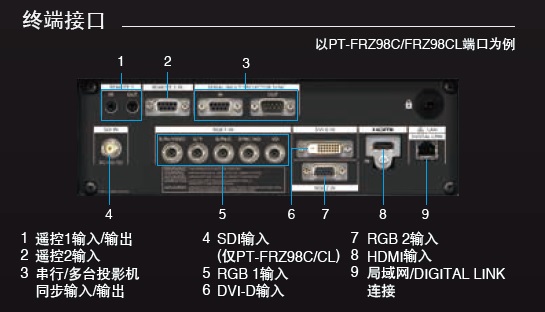

终端接口	SDI输入	—
	HDMI输入	HDMI 19-pin × 1 (饱和色，支持HDCP)
	DVI-D输入	DVI-D 24-pin × 1 (兼容DVI 1.0, 支持HDCP, 只与单链路兼容)
	RGB1输入	RGB × 1 (BNC × 5) (RGB/YPBPR/YCBCR/YC/Video × 1)
	RGB2输入	D-Sub HD 15-pin (阴) × 1 (RGB/YPBPR/YCBCR × 1)视频
	串行/多台投影机同步输入	D-sub 9-pin (阴) × 1用于对比度同步/快门同步/外部控制(与RS-232C相容)
	串行/多台投影机同步输出	D-sub 9-pin (阳) × 1用于对比度同步/快门同步/RS-232C链路控制
	遥控1输入	M3 × 1 用于有线远程控制
	遥控1输出	M3 × 1 用于链路控制(有线远程控制)
	遥控2输入	D-sub 9-pin (阴) × 1用于外部控制(并行)
	局域网/DIGITAL LINK	RJ-45x1(用于网络、DIGITAL LINK连接(视频/网络/串行控制), 100Base-TX, 支持Art-Net, 适用于PJLinkTM
机身材料		模压塑料

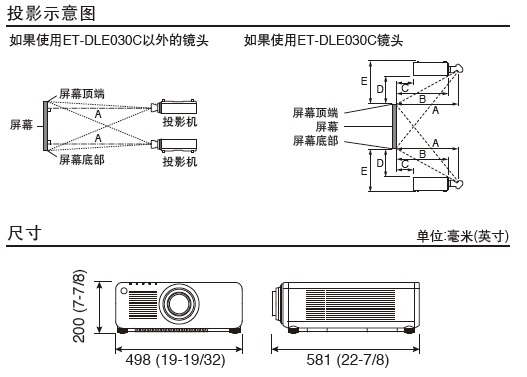

尺寸(宽x高x长)		498 × 200*6 × 581mm(含标准镜头)
		498 × 200*6 × 538mm(不含镜头)
重量*7		约23.2kg(含标准镜头)
		约22.5kg(不含镜头)
噪音水平*2		41dB
运行环境		运行温度: 0°C-45°C,*8 运行湿度: 10%-80%(无冷凝)
应用软件		Logo传送软件，多台投影机监控软件，专业版几何图形校正软件*9(ET-UK20C*10升级组件和ET-CUK10C系列*11自动屏幕调整软件)
提供附件		带安全锁的电源线x1，无线/有线遥控器x1，遥控器电池(R03/AAA种类)x2，软件CD-ROM(Logo传送软件，多台投影机监控软件)x1

*1 动态对比度模式:3

*2 此时,亮度约为初始状态的1/2(动态对比度模式:3,图像模式:动态模式)。使用大约20,000小时后,建议联系经销商对该设备进行保养。由于使用环境及状况的不同,光源寿命可能会缩短。光源以外的其他部件寿命可能会比光源短。

*3 操作模式设置为长寿命3。长寿命模式是在颗粒物浓度为0.015毫克/立方米的条件下执行防尘测试(模拟背投箱体的投影环境),未遵照SHRAE标准。24小时/天 x 365天/年 x 10年 = 87,600小时。光源以外的其他部件更换周期可能会比光源短。

*4 主/辅输入端口组合固定。只有当主、辅输入信号格式相同时才可实现备份输入功能。

*5 快速启动功能开启时。超过设置的“可用期间”后,快速启动功能自动关闭。快速启动功能开启时,投影机继续预热,功耗增加。普通待机模式下,图像大约在9秒钟显示,节能待机模式下,图像大约在12秒钟显示。

*6 本产品为非医疗器械，不得用于实际医疗诊断。

*7 此功能不适用于某些输入信号和输入选择。
